无填料喷雾式冷却塔介绍无填料喷雾式冷却塔介绍

 发布时间 : 2018-01-16  浏览次数 : 744

 无填料喷雾冷却塔是通过雾化装置将水喷成雾状,使空气和水的微小粒状均匀接触,而填料塔是通过布水喷头将水分布在填料上以膜状与冷风接触。无填料喷雾式冷却塔是一种新型的冷却塔,相较于传统型冷却塔取消了填料,采用低压离心雾化装置将水喷射成微小雾滴,增大了传热面积,改善了冷却效果,降低了运行及维护成本。




  无填料喷雾冷却塔原理

从热力学角度,无填料喷雾冷却塔和传统填料冷却塔都属于湿式冷却塔,主要通过水与空气直接接触时的热湿交换进行热量传递。热湿交换的结果是热量由水传给空气,水温下降,空气温度和含湿量增加。

 实现降温冷却的三大要素: 冷空气和水的比值(气水比);冷空气和水接触的表面积;冷空气和水接触的时间。 正是根据以上三个要素设计的。系统阻力由填料塔的140Pa降至75Pa,冷却轴流风机风量增大20%,气水之比较填料塔增大20% ;通过低压雾化装臵在0.03MPa下将水喷射成0.5-1mm的雾滴,气水接触比表面积较水分布在PVC填料上大10%;本设备采用顺向喷雾,冷却有顺流和逆流两个过程,冷却时间较填料更长。

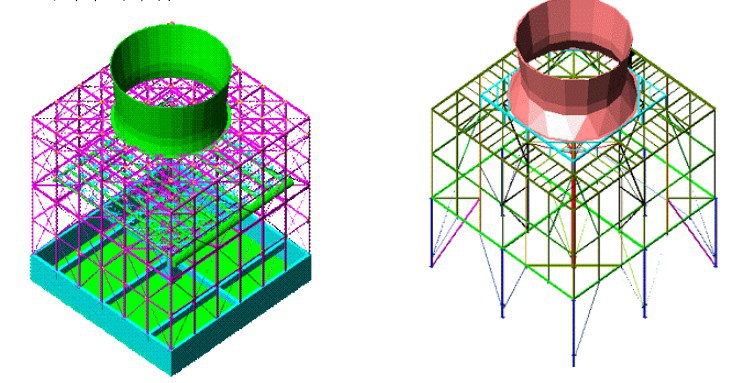

  无填料喷雾冷却塔结构




 1、无填料喷雾冷却塔采用低压离心雾化装置作为冷却元件取代了传统的填料塔的填料和布水装置,使整塔几乎成为一个空塔,结构大大简化。

2、无填料喷雾冷却塔在取消填料和布水装置后,将雾化装置安装在进风道上方,水的喷射方向与轴流风机抽吸的冷风同向,同时水有上升和下降两个过程,冷却也有顺流冷却和逆流冷却两个过程。

3、无填料喷雾冷却塔是通过雾化装置将水喷成雾状,使空气和水的微小粒状均匀接触,而填料塔是通过布水喷头将水分布在填料上以膜状与冷风接触。

4、无填料喷雾式塔因填料取消,使塔体载荷大大减小,勿需更多支承梁板,土建结构简化,节约土建投资。

  无填料喷雾冷却塔优点

  1、飘水率小:喷雾装置均匀分布在塔内,出风口面积大于传统机力塔出风口一倍左右,因此出风速度小。同时塔顶安装有性能优良的收水装置, 大限度地减少了飘水量,免去了大量的补水。

  2、降温效果好:塔内热水在雾状条件下与进风交换热量,由于塔内风阻很小,加上合理的风筒与风叶设计,塔内风场合理、蒸汽分压低、壁流少等原因,使本塔的降温效果良好。

  3、温降稳定:由于本塔采用喷射原理进行冷却,不存在填料堵塞和风机损坏的情况。

  4、对水质无特殊要求,适用性强:由于采用本公司 技术设计,雾化喷嘴直径为Φ10以上,不易堵塞,喷嘴水流速度大,难以结垢,对于水质无特殊要求。又无填料存在,不易结垢,减少堵塞的可能。

  5、静音设计、噪音低:无电机、减速机等转动机械设备,消除了电动风机的扰人噪声,因而特别适用于宾馆、饭店、医院、学校及邻近居民区的企事业单位。

  6、操作简单:只要循环水系统水泵工作,本产品就处于工作状态。

  7、易维护:因本产品无电动风机;结构简单使维护方便,运行成本低,不会发生因风机故障造成的停机停产事故。

  8、用途广泛、组合灵活:本产品有多种组合单元,可根据场地灵活组合。本项技术还可适用于冷却池的建造,钢混结构冷却塔的改造。

  9、塔体温重轻:减轻了对基础的设计要求和安装费用。

  10、塔的冷却水量可以调节:对于给定型号的冷却塔,具有工作水压改变(即流量改变)进出水温差大体不变的特性。

  11、无堵塞、无维修、运行稳定可靠。消除了填料塔因循环水中的杂质堵塞填料和填料老化、变形、脆裂、布水喷头堵塞及冲落、填料脆片堵塞管道、泵和换热器等一系列影响塔和工艺系统设备性能的现象。彻消除了频繁清洗、更换填料和布水喷头的麻烦。

  无填料冷却塔的适用范围

  工业生产或制冷工艺过程中产生的废热,一般要用冷却水来导走。冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换,使废热传输给空气并散入大气中。例如:火电厂内,锅炉将水加热成高温高压蒸汽,推动汽轮机做功使发电机发电,经汽轮机作功后的废汽排入冷凝器,与冷却水进行热交换凝结成水,再用水泵打回锅炉循环使用。这一过程中蒸汽的废热传给了冷却水,使水温度升高,挟带废热的冷却水,在冷却塔中将热量传递给空气,从风筒处排入大气环境中。冷却塔应用范围:主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等领域,应用 多的为空调冷却、冷冻、塑胶化工行业。
