什么是横流式冷却塔与逆流冷却塔？图表看懂其优缺点对比
发布时间 : 2017-12-30
浏览次数 : 2825
横流式冷却塔与逆流冷却塔定义
在冷却塔的分类中，按空气与冷却水的流动方向，可分为逆流式冷却塔和横流式冷却塔，其中逆流式冷却塔可以是圆塔，也可以是方塔，横流式只能是方塔。
我们通常所说的冷却塔是指开放式冷却塔,它是在塔内通过布水系统将热水喷洒成水滴或水膜状，水从上向下流动，空气由下向上或水平方向流动，利用水的蒸发及冷空气和热水的热传递带走水中热量的设备。
横流式冷却塔(crossfolw cooling tower)水流从塔上部垂直落下，空气水平流动通过淋水填料，气流与水流正交的冷却塔。 逆流式冷却塔是可将水冷却的一种装置。水在其内与流过的空气进行热交换、质交换，致使水温下降。
逆流式冷却塔的空气与冷却水流动方向相反，其基本原理是冷却水与空气接触时进行热湿交换，它利用的是空气的湿球温度进行冷却，只要湿球温度低于冷却水温度，就能起到冷却作用。
横流式冷却塔与逆流冷却塔优缺点
优点：因而进出风不易短流，能吸入空气湿球温度相对较低;换热效率高;进风百叶可以沿四周布置，进风较均匀，冷却效果较好。但相同工况下，圆形冷却塔塔占地比方型的大。
逆流式冷却塔的缺点刚好是横流式冷却塔的优点。

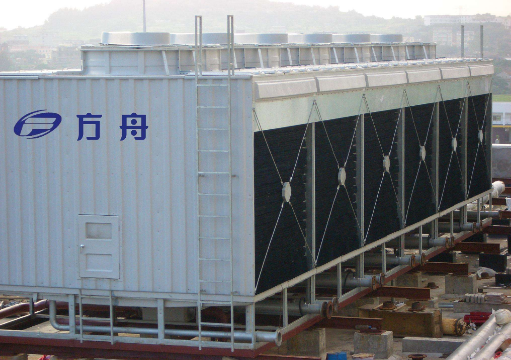

横流冷却塔的构件与逆流式基本相同，不同的是在热交换上，它的冷却水与空气的流向是垂直的，横流也就是指空气与水接触过程中，空气是沿水平方向流动的。
优点：横流式冷却塔噪音小、漂水率比逆流塔小很多、运行平稳;因横流塔模为模块式组装，占地面积也比逆流式冷却塔要小;横流塔的中间是空的，检修维护也比逆流塔较方便，可以在不停机的情况下进行检修。
缺点:1、成本高，价格较贵。 2、热交换效率不如逆流式，进出风口高差比逆流小，容易出现短流现象。 3、横流进水口一般在塔体上部，因此通常要求塔上方有水平干管，管道布置稍有困难。
项目 | 逆流式冷却塔 | 横流式冷却塔 | ||||
塔体高度 | 因进风口高度和收水器水平布置等因素，逆流塔总高度较高，体积较大。 | 因填料高度接近塔高，收水器不占高度，故横流塔总高度低，体积小。 | ||||
布水系统 | 逆流塔采用喷嘴布水，对压头要求较高，喷嘴易堵塞。 | 横流塔采用重力自然落下的布水系统，散水孔不易堵塞，而且布水均匀。 | ||||
检修 | 逆流塔整个塔体为封闭结构，设备检修或进行日常维护时，要停机。 | 横流塔体设有检修门，塔内部留有检修空间，可以在不停机的情况下对设备进行检修和日常维护。 | ||||
风阻 | 逆流塔水气逆向流动，加上配水对气流的阻挡，因此风阻较高，电机耗功较大。 | 横流塔比逆流塔低，进风口高即为填料高，故进风风速低，电机耗功少。 | ||||
噪音 | 逆流塔填料与下部水槽间有较大距离，水从填料落下后，产生哗哗落水声，噪音大。 | 横流塔填料下部小部分没入水中，这样水流经填料表面后，直接落入下部水槽，噪音很低。 | ||||
水损失 | 由于逆流塔的风机位于填料正上方且距离较近，因此飘水量较大。另外，下部水槽水的飞溅损失很大，易在冷却塔周围形成水雾，易造成军团性菌群的繁殖。 | 横流塔风机位于冷却塔正中，填料位于两侧，因此飘水量很小。 | ||||
模块化 | 逆流塔单体四面进风，模块组合后进风面减少，影响进风量，为满足风量要求，电机耗功就要加大。 | 横流塔专为模块化设计，单体两面进风，模块组合后进风面无变化，电机耗功不变。 |
